概況
SzHG型回轉式固液分離機是一種可以連續自動攔截并清除流體中各種形狀雜物,以固液分離為目的的裝置廣泛地應用于城市污水處理、自來水行業、電廠進水口,同時也可以作為紡織、食品加工、造紙、皮革等行業生產工藝中的前級篩分設備,是目前我國先進的固液篩分設備。

 結構及工作原理
 SzHG型回轉式固液分離機主要由機架、傳動裝置、耙柵系統、傳動鏈、控制系統等組成。
SzHG型回轉式固液分離機是由一種獨特的耙齒裝配成組回轉格柵鏈,在電機減速器的驅動下,耙齒鏈進行逆水流方向回轉運動。
耙齒鏈運轉到設備的上部時由于槽輪和彎軌的導向:使每組耙齒之間產生相對自清運動,絕大部分固體物質靠重力落下,另一部分則依靠清掃器的反向運動把粘在耙齒上的雜物洗刷干凈。
按水流方向耙齒鏈類同于格柵,在耙齒鏈軸上裝配的耙齒間隙可以根據使用條件進行選擇。當耙齒將流體中的固態懸浮物分離后可以保證水流暢通流過,整個工作過程是連續的,也可以是間隔的。

 主要特點
 ◆結構緊湊一體化,自動化程度高(通過PLC微電腦控制系統控制設備的運行),能耗省,噪聲低,分離效率高。
◆連續除污無堵塞,排渣干凈。
◆耐腐蝕性好(所有運動部件均為不銹鋼或尼龍)
◆運行安全,傳動系統中設有機械過載保護和電氣過載保護。

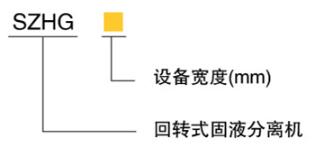

 型號說明

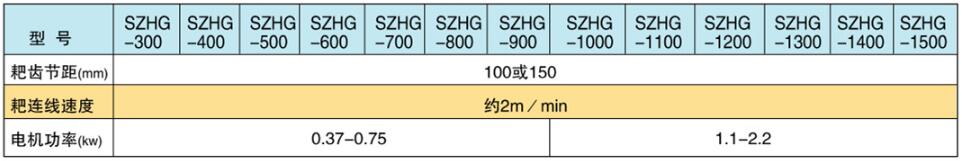

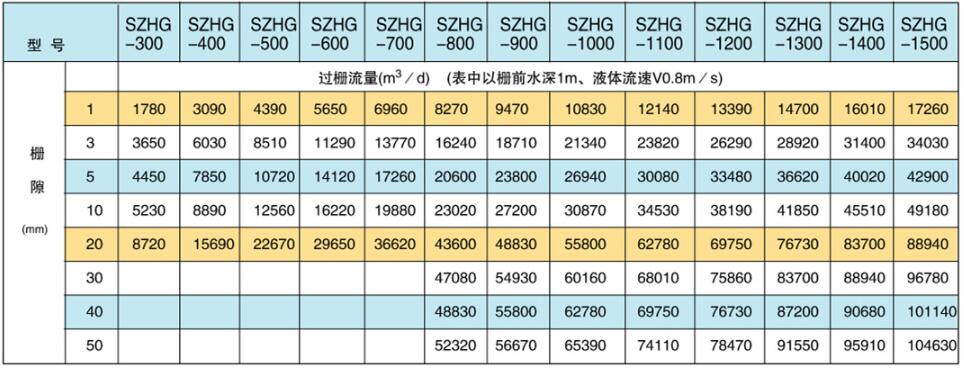

 主要技術參數

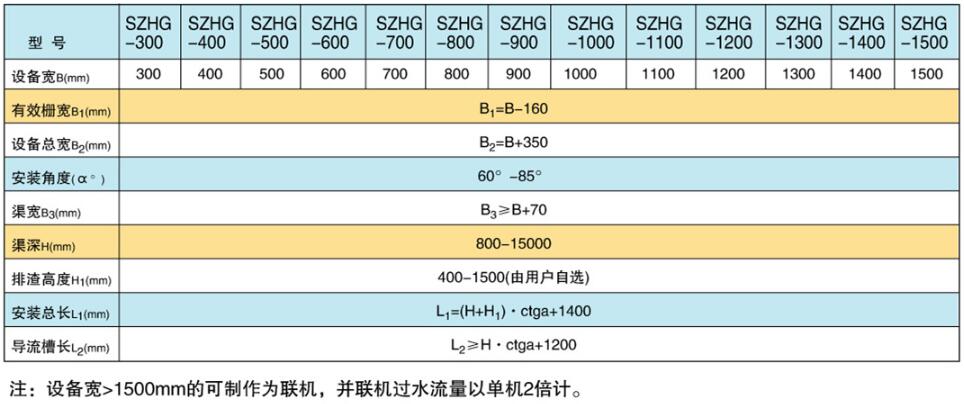

 外形安裝尺寸


 外形安裝尺寸

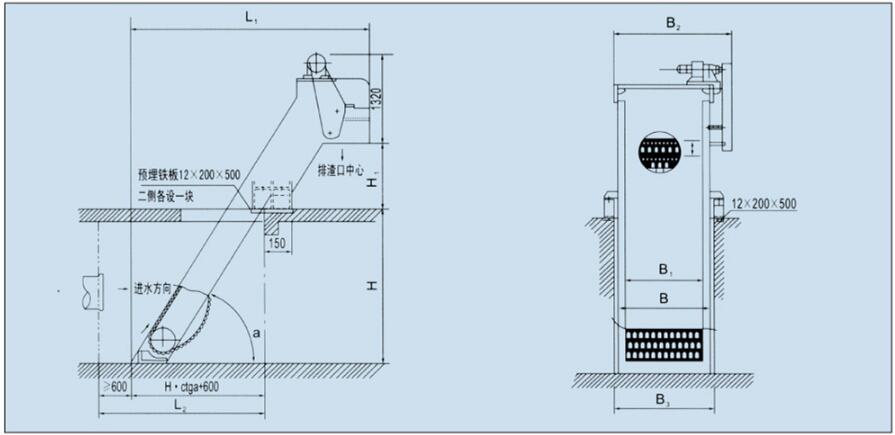

 安裝示意圖


 土建埋件數


 原理圖


 訂貨須知
 訂貨時請?zhí)峁┩两ㄇ?、渠深、排渣高度、安裝角度、耙齒柵隙等技術參數。
訂貨時注明耙齒、機架的材料要求。
須配套電控箱的應注明控制方式。
如配套皮帶輸送機、螺旋輸送機、螺旋壓榨機、無軸螺旋輸送壓榨一體機,訂貨時請注明
并聯機在安裝形式上與單機完全一樣。
